一?
項目背景

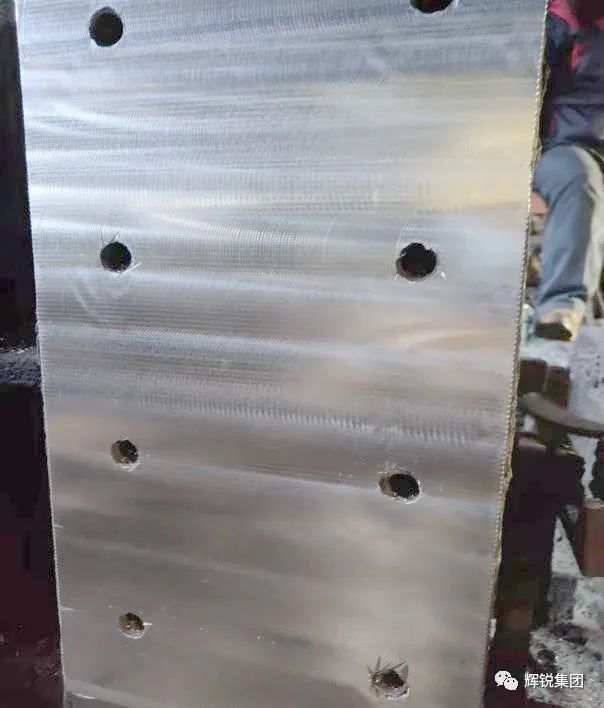

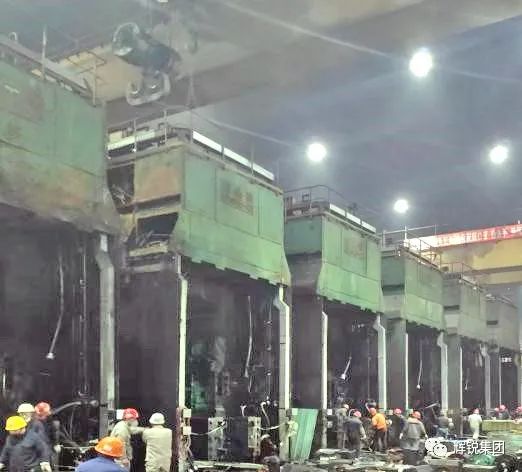

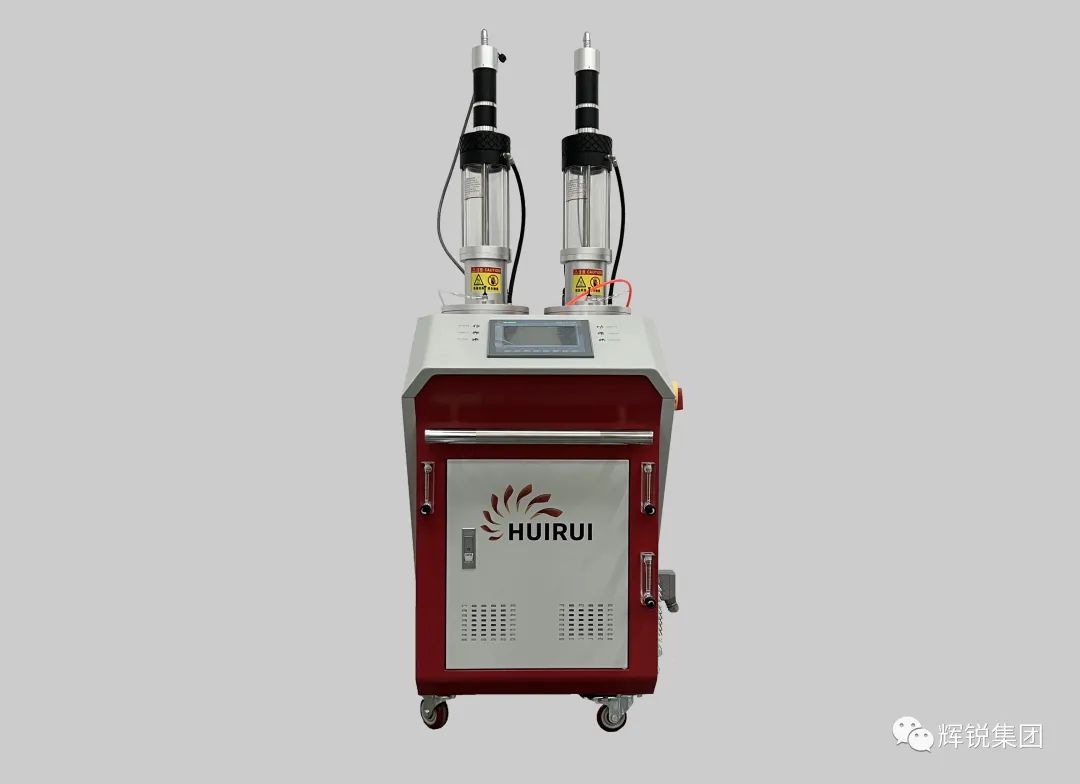

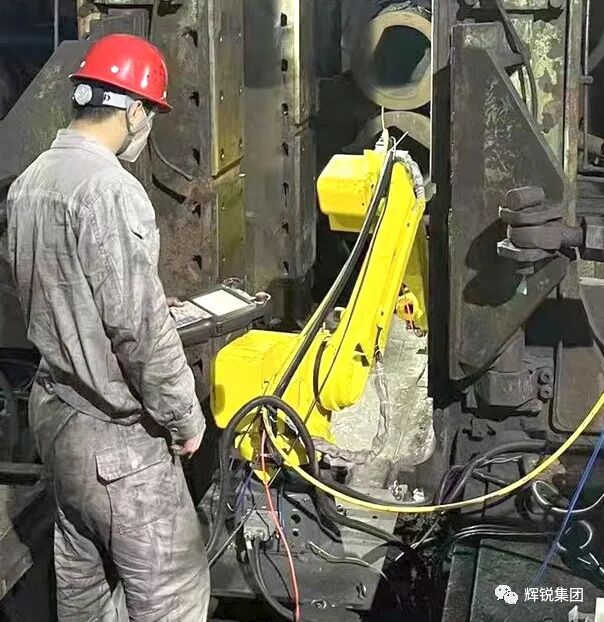

鋼鐵生產過程中，熱軋機械設備的工況十分惡劣，特別是軋機在工作過程中，軋制冷卻水遇到紅灼的鋼坯迅速霧化，夾帶著從鋼坯表面脫落的氧化鐵粉末向四周噴射，軋輥通過軸承座對機架牌坊造成較大的沖擊，使軋機機架牌坊內側窗口面、機架牌坊底面等均出現不同的腐蝕磨損，使軋機機架與軋輥軸承座間隙難以有效控制管理，出現軋機機架與軋輥軸承座間隙超過管理極限值現象。 圖1 軋機牌坊 圖2 軋機破損情況 軋機牌坊間隙增大惡化了軋機主傳動系統的工作條件，使主傳動振動沖擊大，鋼錠咬入時容易發生打滑，影響到板型的控制，對產品質量造成很大影響。軋機牌坊體積龐大，拆裝搬運困難，返廠或換新維修成本極高，因此需要一種合適的針對軋機牌坊窗口面的在線修復方法。 二? 激光熔覆 采取激光熔覆的方法對軋機牌坊表面可以進行原位恢復尺寸修復和表面強化。軋機牌坊激光熔覆修復方法與其他方法相比主要有以下幾個優點： 1 該技術利用光線激光器小巧靈活方便的特點，適用于在線修復。與手工電弧堆焊相比，大大減輕了勞動強度，提高了工藝穩定性和涂層質量。 2 激光熔覆時熱輸入量小，熔覆層薄，對軋機牌坊整體結構的影響很小，不會帶來牌坊變形的危險。 3 激光熔覆選用具有很好的防腐耐磨性能的涂層材料，徹底改變了牌坊表面的特性，預計涂層壽命在十年以上，避免了對牌坊表面頻繁的機加工修復帶來的危害。 4 激光熔覆后涂層非常平整，無需后續加工，節約修復工時和成本。 三? 軋機修復現場 激光跟蹤儀： 用于牌坊激光檢測，更加精準的 檢測牌坊的整體狀態，確認修復 加工基準 圖3 激光跟蹤儀 在線數控加工鏜銑移動立面機床： 牌坊的在線加工設備 圖4 立面機床 現場可移動式激光熔覆設備，對 軋機表面進行激光熔覆 圖5 熔覆現場 圖6 熔覆現場 熔覆后精加工牌坊面 圖7 修復后牌坊表面 輝銳送粉器 輝銳針對高端動力裝備部件現場原位高質量修復的要求，研制的高精度送粉器，實現了多路大容量不間斷送粉功能，送粉量精度可以控制在<1%，保證了激光熔覆長期現場作業的工藝穩定性。 輝銳激光頭 針對牌坊機座狹小空間對熔覆加工可達性、靈活性、穩定性的要求，輝銳研制的小型激光頭靈活便捷，在現場惡劣環境下耐用可靠。 輝銳噴嘴 輝銳研制的四點式噴嘴可保證不同角度噴射粉流精確穩定，滿足現場360全方位修復的送粉要求。 四? 結束語 輝銳已完成多個軋機牌坊現場激光修復案例，目前輝銳激光熔覆修復軋機牌坊的技術和使用效果，已經得到了鋼鐵企業客戶的普遍認可，為客戶解決了長期以來一直存在的修復難題。
